Fornos

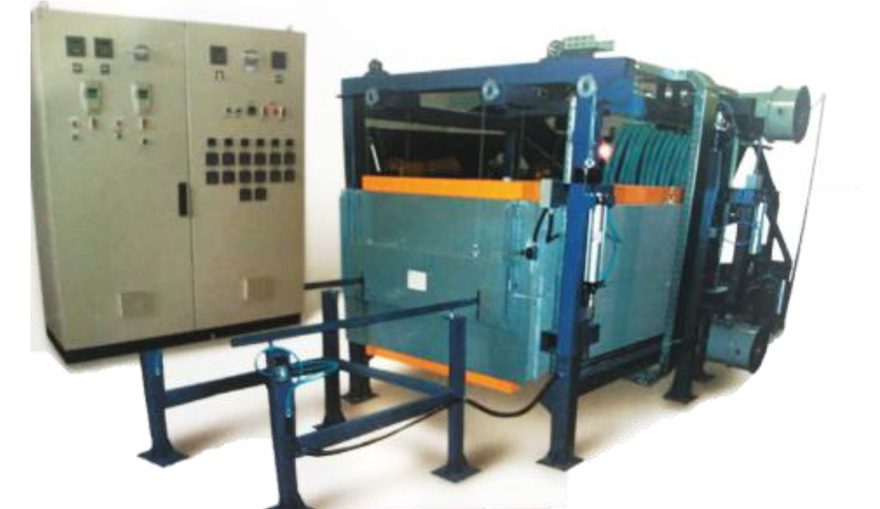

Forno curvo temperado
Equipamento projetado para curvação e têmpera simultânea de peças de vidro de 4 a 8mm
Características
Célula de aquecimento construída em chapa dobrada com revestimento térmico em fibra cerâmica resistente a 1.260ºC;
- Sistema de abertura de portas automático, realizado por cilindros pneumáticos;
- Resistências elétricas de fio de níquel cromo 8020 de alta durabilidade;
- Controle de aquecimento através de controladores de temperatura digital, tiristores e controladores percentuais de potência;
- Sistema de soprante de têmpera modular ajustável curvatura do vidro;
- Possui ventiladores centrífugos de alta pressão;
- Válvulas de bloqueio de ar de têmpera sincronizada por meio de cilindros pneumáticos;
- Sistema de inversores de frequência para ventiladores, proporcionando a redução do ruído, do consumo de energia e do desgaste do sistema;
- Sistema manual de transporte das matrizes;
- CLP de controles com 99 receitas de capacidade;
- IHMtouch screen, proporcionando total acompanhamento do ciclo, bem como monitoramento de alarmes de detecção de falhas.
Opcional
MODELOS | CT 150 - 100 | CT 2200 - 1800 |
|---|---|---|
Largura do vidro |
1,5m |
2,2m |
Altura do vidro |
1,0m |
1,8m |
Indicação |
Peças automobilísticas |
Peças de ônibus, caminhões e máquinas agrícolas |
Produção estimada (para 5mm)
Tempo médio do forno…………………………………………………………………150 a 180 s
Peças por hora …………………………………………………………………………….20
Peças por turno de 9 horas …………………………………………………………………180
Produção média por mês (22) dias …………………………………………………………………3.960 peças
Considerando 80% eficiência………………………………………………………………… aprox.. 3.168 peças / mês
Espessuras de vidro e outras dimensões podem ser fabricadas se especificadas.

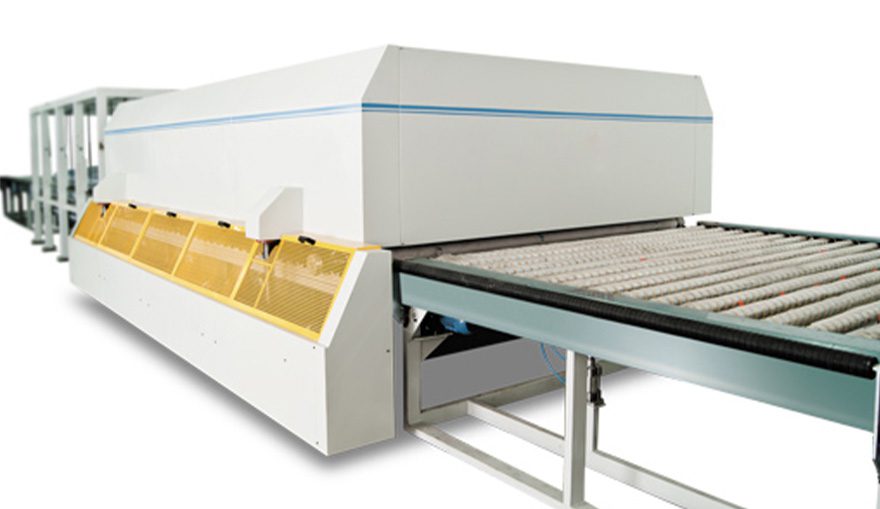

Forno de horizontal têmpera
Especificações
Modelo…………………………………………………………………………………Dimensão máxima
– FHP 1225……………………………………………………………………………1200 X2500MM
– FHP 1530 …………………………………………………………………………….. 1500X3000MM
– FHP 2036 ………………………………………………………………………….. 2000X3600XX
– FHP 2242 ………………………………………………………………………….. 2200 X 4200MM
–FHP 2442 ………………………………………………………………………….. 2400X4200XX
Espessura de vidro e outras dimnensões, pode, ser fabricadas e especificadas.
Características
- Construção robusta e modular para facilidade de transporte e montagem;
- Célula e aquecimento bi-partida, com sistema mecânico de abertura;
- Soprante com abertura ajustável via CLP de acordo com a espessura do vidro;
- Esteiras de carga e descarga com motorização independente;
- Sistema paralelo de monitoramento de emergência em caso de falta de energia;
- Tempera de vidro plano com alta qualidade óptica
- Inversores de frequência em todos os motores, proporcionando ajustes preciosos e economia de energia;
- CPL de controle com placa de rede sistema remoto para manutenção à distância;
- Câmara de distribuição de ar transdutor de pressão constante, independente de temperatura ambiente;

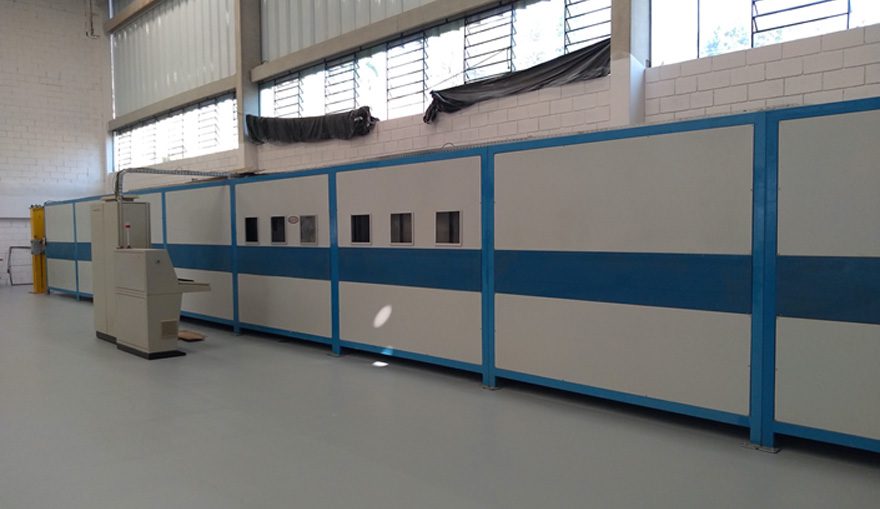

Forno para curvação de para-brisas
Características
- Equipado com Dezessete Caixas de curvação /resfriamento.
- Isolamento térmico em fibra cerâmica de alta densidade.
- Uma célula de curvatura com resistências Bipartidas em 2 segmentos
- Três células de Pré-Aquecimento
- Resistências Helicoidais construídas em aço NI CR 8020.
- Transporte automático das caixas
- 1 Elevador de carga Automático
- 1 Elevador de carga Automático
- Sistema de vagonetas em 2 andares
- Painel Elétrico montado em armários em chapa com pintura eletrostática e teto suspenso para ventilação
- Conjuntos de ventilação instalados nas portas dos painéis com grelhas e filtros.
- Barramentos em cobre eletrolítico com pintura de isolação e identificação.
- 1 chave seccionadora com fusíveis independentes para aquecimento e motores
- Transporte automático das vagonetas, com acionamento por inversor de frequência
- Encoder incremental para o moto redutor do transporte
- Sistema de sinalização com alarme visual e sonoro do ponto do vidro e posicionamento incorreto de cilindros pneumáticos das portas e transporte (cilindros magnéticos com sensores de posição).
Dimensões do forno
Comprimento Total |
20 metros |
Largura Total |
2,1metros |
Altura Total |
2,2 metros |
Dimensões do vidro
Tamanho máximo |
Largura 1,8 X Altura.1,4 m |
Espessura |
Até 40 mm (Balístico) |
