Lavadoras

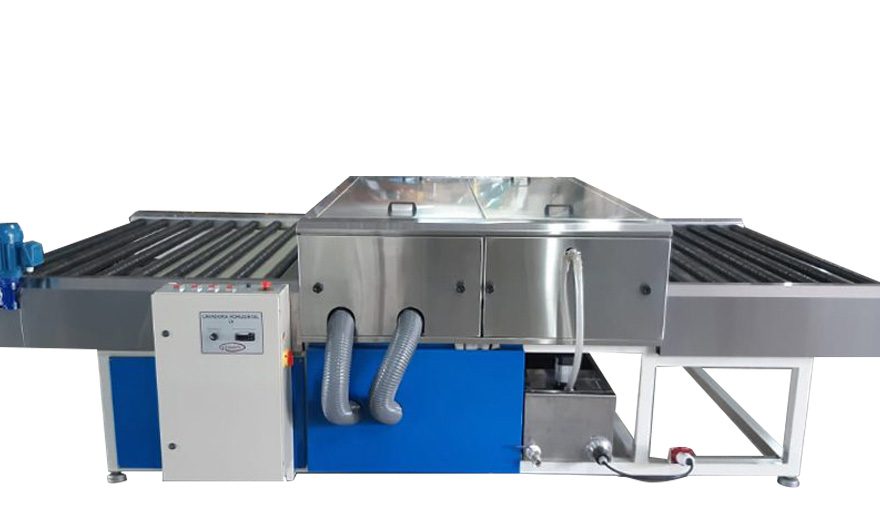

Lavadora Horizontal
Excelente produtividade e baixo custo de manutenção.
Características
- Equipamento indicado para lavagem e secagem de peças de vidro plano nas espessuras de 3a 20mm;
- Pintura da estrutura em PU de ótima resistência à corrosão;
- Carenagens de proteção externas e caixa de coleta de água construídas em aço inoxidável;
- Bandejas internas e divisórias construídas em alumínio naval;
- Quatro escovas de lavagem do tipo helicoidal de alta durabilidade e baixo custo de reposição com sistema de rolamentos autocompensadores com guias para regulagem conforme o desgaste;
- Bomba de água de alta pressão imersa em caixa de aço inox com sistema de decantação de resíduos e válvula para esgotamento;
- Ventilador centrífugo de alto rendimento embutido na estrutura, com revestimento acústico do compartimento em espuma para atenuação do ruido e vibração;
- Roletes de transporte emborrachados com anéis de borracha nitrílica com anel de vedação;
- Mancais dos roletes construídos em UHMW;
- Sistema de transporte através de motor-redutor, correntes e engrenagens;
- Rolamentos autocompensadores nos eixos das escovas;
- Proteção elétrica dos motores feita por disjuntores, contatores e reles térmicos.
Opcionais
- Sistema de aquecimento de água através de resistência tubular de aço inox e controle de temperatura através de controlador digital instalado no frontal do painel elétrico;
- Controle eletrônico de velocidade da esteira;
- Sistema de pré-lavagem no tanque de aço inox;
- Estrutura em aço inox.
Modelos disponíveis
- LV 1300 largura útil de 128cm
- LV 1600 Largura útil de 158cm
- LV 2000 Largura útil de 198cm
- LV 2200 largura útil de 218cm
- LV 2400 Largura útil de 238cm
- LV 2600 Largura útil de 258cm

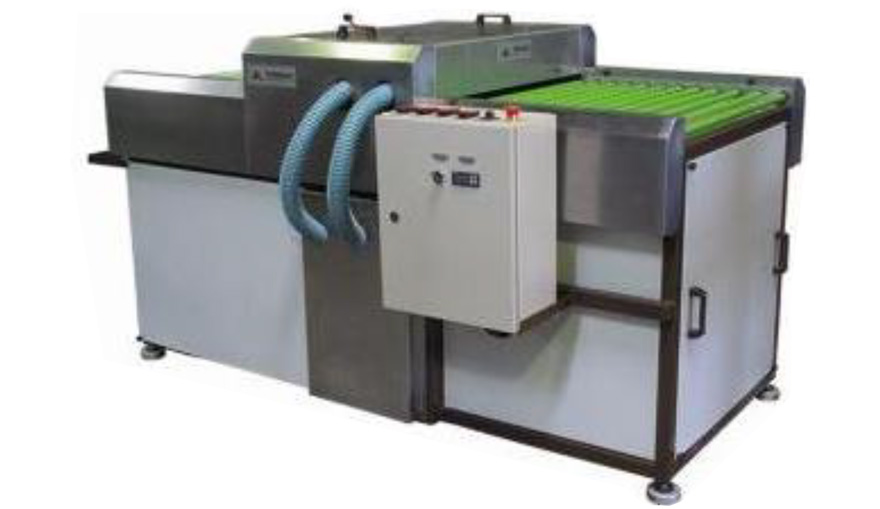

Lavadora Horizontal Mini
Ocupa pouquíssimo espaço, além de ser muito versátil. Excelente relação custo/benefício.
Características
- Equipamento indicado para lavagem e secagem de peças de vidro plano nas espessuras de 2 a 10mm, inclusive peças pequenas (mínimo 12cm diagonal);
- Pintura da estrutura em PU de ótima resistência à corrosão;
- Bandejas internas e divisórias construídas em alumínio naval;
- Carenagens de proteção externas construídas em aço inoxidável;
- Duas escovas de lavagem do tipo helicoidal de alta durabilidade e baixo custo de reposição com sistema de rolamentos autocompensadores com guias para regulagem conforme o desgaste;
- Bomba de água de alta pressão em caixa de aço inoxidável com sistema de decantação de resíduos e válvula para esgotamento;
- Ventilador centrífugo de alto rendimento embutido em caixa metálica, com revestimento acústico do compartimento em espuma para atenuação do ruido e vibração;
- Roletes de transportes emborrachados pelo processo de vulcanização, na parte interna;
- Mancais dos roletes construídos em UHMW;
- Sistema de transporte através de motor-redutor, correntes e engrenagens;
- Proteção elétrica dos motores feita por disjuntores, contatores e reles térmicos.
Opcionais
- Sistema de aquecimento de água através de resistência tubular de aço inox e controle de temperatura através de controlador digital instalado no frontal do painel elétrico;
- Controle de velocidade da esteira de transporte através de inversor eletrônico WEG;
- Estrutura construída em aço inox.
Modelos Disponíveis
- LV 800 Largura útil de 78cm
- LV 1000 Largura útil de 98cm
- LV 1100 Largura útil de 108cm

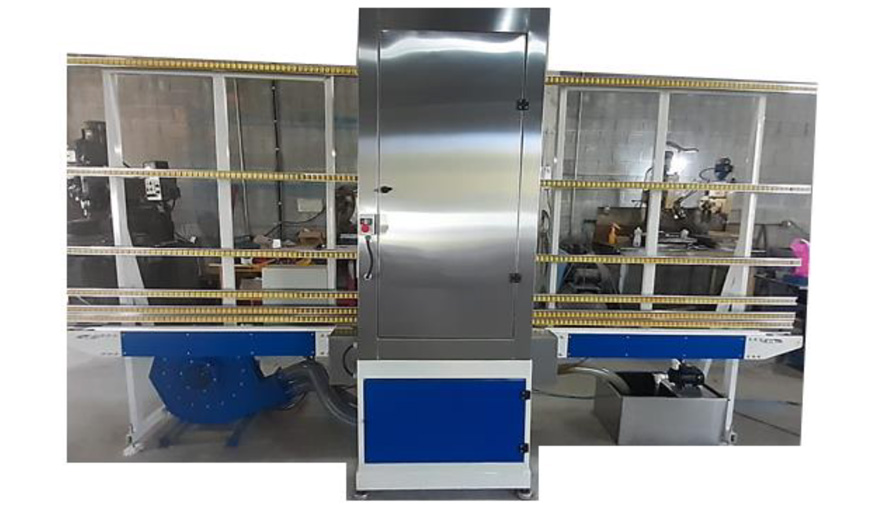

Lavadora vertical smart LVV 1600
Equipamento com entrada pelo lado esquerdo ou direito.
- Maquina dotada de abertura no topo permitindo lavagem em chapas de vidro com até 3,20m;
- Esteira de entrada e saída do vidro motorizada com correia sincronizada em PU;
- Sistema de encosto do vidro com guias de alumínio com rodas de PU;
- 1 caixa de coleta de água construída em aço inox, com sistema de decantação, tela de filtragem e dreno com válvula de esfera;
- Controle de velocidade de transporte variável através de inversor eletrônico e potenciômetro;
- Painel elétrico conforme normas de segurança com proteção elétrica dos motores feita por disjuntores e reles térmicos;
- Transporte automático do vidro na entrada e saída da máquina;
- 1 ventilador centrífugo de alto rendimento;
- Sistema de ajuste automático da espessura;
- Duas escovas de lavagem do tipo helicoidal;
- Duas facas de ar cônicas para secagem construídas em aço inox;
Opcionais
Sistema de aquecimento de água através de Resistencia tubular de aço inox e controlador eletrônico de temperatura.

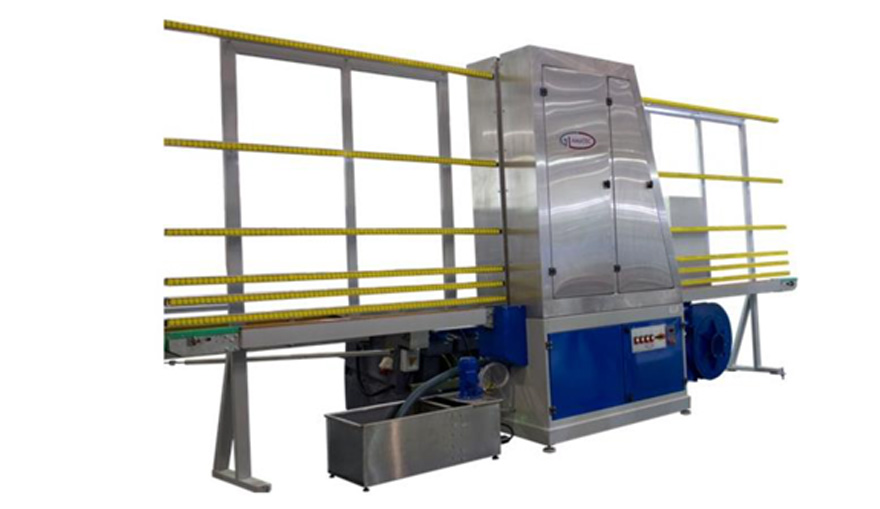

Lavadora vertical top LVV 1600/LVV 2000/LVV 2200
Características
- Maquina dotada de abertura no topo permitindo lavagem em chapas de vidro com até 3,20m;
- Esteira de entrada e saída do vidro motorizada com correia sincronizada em PU;
- Sistema de encosto do vidro com guias de alumínio com rodas de PU;
- 1 caixa de coleta de água construída em aço inox, com sistema de decantação, tela de filtragem e dreno com válvula de esfera;
- Controle de velocidade de transporte variável através de inversor eletrônico e potenciômetro;
- Painel elétrico conforme normas de segurança com proteção elétrica dos motores feita por disjuntores e reles térmicos;
- Transporte automático do vidro na entrada e saída da máquina;
- 1 ventilador centrífugo de alto rendimento;
- Sistema de ajuste automático da espessura;
- Quatro escovas de lavagem do tipo helicoidal;
- Quatro facas de ar cônicas para secagem construídas em aço inox.
Opcionais
Sistema de aquecimento de água através de resistência tubular de aço inox e controlador eletrônico de temperatura.

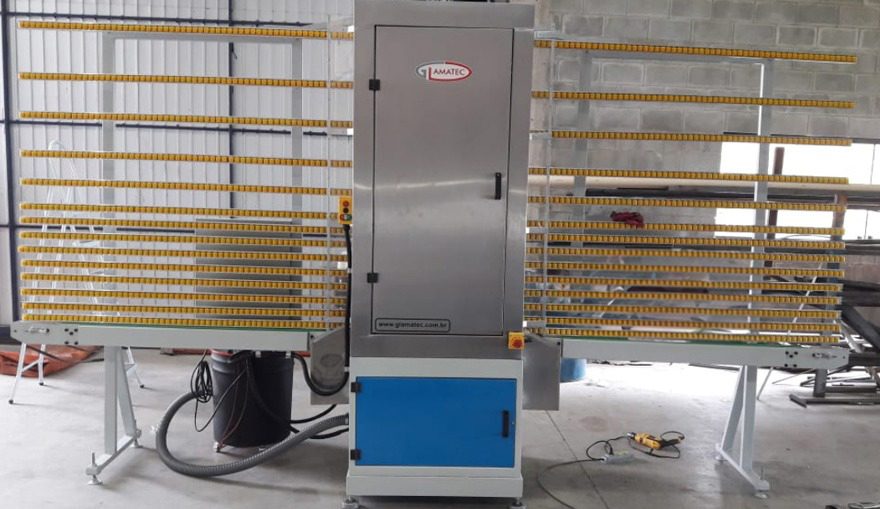

Lavadora vertical para policarbonato
As peças em Policarbonato são colocadas no transportador automático da entrada. Dentro da maquina, o material é tracionado por roletes motorizados e passa por 1 par de escovas, com rotação baixa e controlada por inversor de frequência. Os 4 tubos de aspiração são posicionados antes e depois das escovas, fazendo a coleta dos resíduos.
Os resíduos desse processo são coletados em um tanque /filtro, com tampa de fácil remoção para limpeza.
Memorial Descritivo
- Estrutura robusta em aço SAE 1005/1010
- Pintura da estrutura em fundo e tinta PU de ótima resistência à corrosão
- Esteira de entrada e saída motorizada, através de moto-redutor e correia sincronizada em PU.
- Sistema de Encosto das placas com guias de alumínio com rodas de PU, com espaçamento pequeno para distribuição da carga.
- Eixos internos tracionados para movimentação automática.
- 1 Par de escovas helicoidais de cerdas macias para limpeza mecânica dos resíduos.
- Controle de velocidade das escovas através de moto redutores e inversor de frequência.
- Quatro facas de sucção posicionadas antes e depois das escovas helicoidais
- 1 Sistema completo de sucção, com reservatório, filtro e mangueiras do tipo vacuar.
- 1 Aspirador centrífugo de alto rendimento.
- Controle de Velocidade de transporte através de moto redutor e inversor de frequência.
Características Técnicas
Dimensão mínima da peça |
260 mm de comprimento |
Dimensão máxima da peça |
1600 mm de altura |
Espessura do Policarbonato |
3 mm |
Velocidade linear |
1,3 A 4 m/min |
Comprimento total da máquina |
4,7 metros |
Largura Total |
0,85 m |
Comprimento da esteira de Ent/Saida |
1,8 m |
Peso total |
1000 Kg |
Altura do piso até a esteira |
840/930 mm |
